Курганский машзавод мельничного оборудования

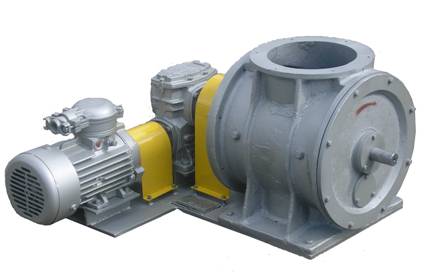

Агрегат шлюзовых затворов У11-БШЗ

Агрегаты шлюзовых затворов предназначены для выпуска зерна и продуктов его переработки из циклонов- разгрузителей и фильтров пневмотранспортных установок, циклонов и для предотвращения доступа в них атмосферного воздуха. Применяются на хлебоприемных и зерноперерабатывающих предприятиях. Изготавливаются в климатическом исполнении «К» Агрегаты, изготавливаемые по девяти схемам компоновки, могут иметь по четыре исполнения в каждой компоновке в зависимости от диаметра входного патрубка и высоты оси агрегата.

Техническая характеристика

Наименование параметра	Величина по схемам компоновки агрегатов
Наименование параметра	1АП	1П	2П	3П	1П1	2П1	3П1	2П2	3П2
Емкость агрегата, л, не менее	6	15	30	45	30	45	60	60	75
Тип шлюзовых затворов	ШУ-6	ШУ-15	ШУ-15	ШУ-15	ШУ-15	ШУ-15	ШУ-15	ШУ-15	ШУ-15
Количество шлюзовых затворов, шт	1	1	2	3	2	3	4	4	5
Частота вращения ротора, с-1	0,66
Частота вращения, об/мин, не более	- 40
Уст. мощность электродвигателя, кВт	1,1	1,1	1,1	2,2	1,1	2,2	2,2	2,2	-
Габаритные размеры:
- длина	965	990	1490	1900	1610	2110	2610	2610	3110
- ширина	653	653	653	703	653	703	703	703	703
- высота	1015 (1715)
Масса, кг, не более при высоте оси агрегата:
- 500 мм	193	255	421	605	437	620	784	784	953
- 1200 мм	209	271	437	629	453	645	809	809	986
